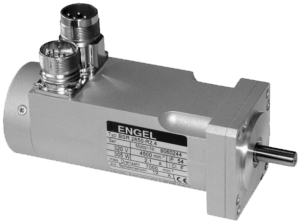

BSR 系列三相同步电机
BSR 26 系列

三种不同结构长度电机的额定输出功率为：130...470W
BSR 2620 和 BSR 2650 附有驻机制动器作为可选项
适用于无传感器运行
法兰尺寸 60 x 60 mm2

匹配行星齿轮GP56:
单或双级
60 Nm 最大输出扭矩

　

额定值

最大值

 　
型号 电压 速度 扭矩 最大速度 峰值扭矩 齿轮型号/变速比 驻机制动器
V rpm Nm rpm Nm
BSR 2620
 24 4500 0.28 9000 0.95
　
BSR 2620 320 4500 0.28 9000 0.95
　
BSR 2650 24 4500 0.65 7000 2.6 提供行星齿轮

BSR 2650 320 4500 0.65 7000 2.6 提供行星齿轮

BSR 2650 560 4500 0.6 7000 2.6 提供行星齿轮

BSR 2685 24 4500 1 6000 4.5
　		 　
BSR 2685 320 4500 1 6000 4.5
　		 　
BSR 2685 560 4500 0.95 6000 4.5
　		 　

　

总体数据:
型号 　 BSR 2620-R2
编号 　 364
系列号 　 -
最大速度 rpm 9000
母线电压 V 24
额定速度 rpm 4500
额定电流 A 18
有效额定电流 A 13
额定功率 W 130
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.007*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.28
失速最大连续扭矩 Nm 0.295
峰值扭矩 Nm 0.95
调速常数 N-1 cm-1 rpm 56
力学时间常数 ms 4.8
摩擦力矩 Nm 0.04
马达转子重量 kg 0.16
旋转变压器转子重量 kg 0.04
总重 kg 0.95
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 0.22
电感线圈电感 mH 0.11
恒压 V/1000 rpm 2.2
恒矩 Nm/A 0.018
峰值扭矩电流 A 61
最大峰值电流 A 82
电气时间常数 ms 0.5
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 8
温升 n.v. K/W 1.15

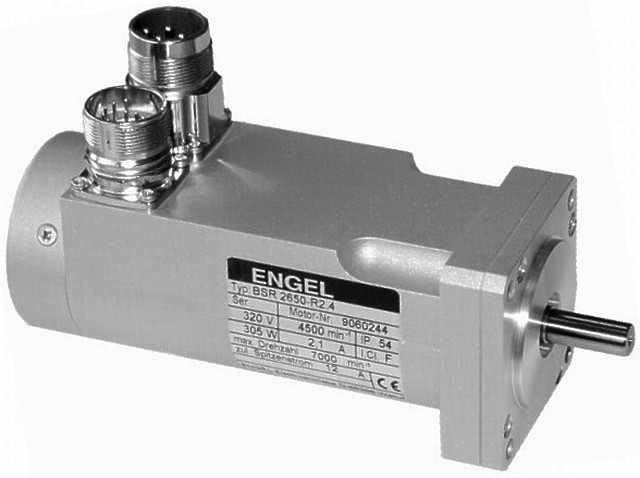

图片:
　

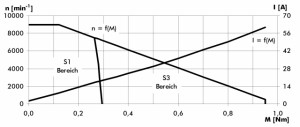

工作特性:
　

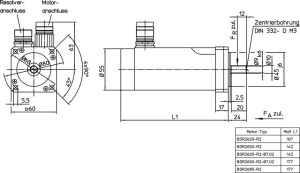

图纸:
　

　

总体数据:
型号 　 BSR 2620-R2
编号 　 360
系列号 　 -
最大速度 rpm 9000
母线电压 V 320
额定速度 rpm 4500
额定电流 A 1.35
有效额定电流 A 0.95
额定功率 W 130
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.007*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.28
失速最大连续扭矩 Nm 0.295
峰值扭矩 Nm 0.95
调速常数 N-1 cm-1 rpm 58
力学时间常数 ms 4.9
摩擦力矩 Nm 0.04
马达转子重量 kg 0.16
旋转变压器转子重量 kg 0.04
总重 kg 0.95
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 40
电感线圈电感 mH 19
恒压 V/1000 rpm 29
恒矩 Nm/A 0.24
峰值扭矩电流 A 4.5
最大峰值电流 A 6
电气时间常数 ms 0.48
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 8
温升 n.v. K/W 1.15
控制器:
建议控制器:
  控制器 DSV 324
  控制器 ARS 310
图片:
　

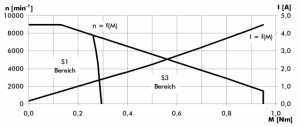

工作特性:
　
图纸:
　
　
总体数据:
型号 　 BSR 2650-R2
编号 　 395
系列号 　 -
最大速度 rpm 7000
母线电压 V 24
额定速度 rpm 4500
额定电流 A 30
有效额定电流 A 21
额定功率 W 305
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.016*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.65
失速最大连续扭矩 Nm 0.68
峰值扭矩 Nm 2.6
调速常数 N-1 cm-1 rpm 14.4
力学时间常数 ms 2.8
摩擦力矩 Nm 0.06
马达转子重量 kg 0.26
旋转变压器转子重量 kg 0.04
总重 kg 1.4
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 0.1
电感线圈电感 mH 0.07
电压调节常数 V/1000 rpm 2.9
扭矩调节常数 Nm/A 0.024
峰值扭矩电流 A 125
最大峰值电流 A 160
电气时间常数 ms 0.7
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 12.5
温升 n.v. K/W 0.85
图片:
　

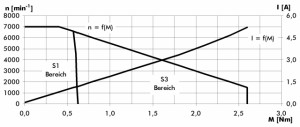

工作特性:
　
图纸:
　

　
　

总体数据:
型号 　 BSR 2650-R2
编号 　 390
系列号 　 -
最大速度 rpm 7000
母线电压 V 320
额定速度 rpm 4500
额定电流 A 2.1
有效额定电流 A 1.5
额定功率 W 305
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.016*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.65
失速最大连续扭矩 Nm 0.68
峰值扭矩 Nm 2.6
调速常数 N-1 cm-1 rpm 12.8
力学时间常数 ms 2.5
摩擦力矩 Nm 0.06
马达转子重量 kg 0.26
旋转变压器转子重量 kg 0,04
总重 kg 1.4
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 17
电感线圈电感 mH 13
恒压 V/1000 rpm 40
恒矩 Nm/A 0.331
峰值扭矩电流 A 8.8
最大峰值电流 A 12
电气时间常数 ms 0.76
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 12.5
温升 n.v. K/W 0.76
控制器:
推荐控制器:
  控制器 DSV 324
  控制器 ARS 310
图片:
　

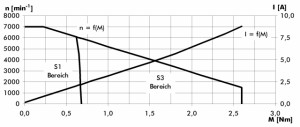

工作特性:
　
图纸:
　

　
　

总体数据:
型号 　 BSR 2650-R2
编号 　 401
系列号 　 -
最大速度 rpm 7000
母线电压 V 560
额定速度 rpm 4500
额定电流 A 1.2
有效额定电流 A 0.85
额定功率 W 280
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.016*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.6
失速最大连续扭矩 Nm 0.62
峰值扭矩 Nm 2.6
调速常数 N-1 cm-1 rpm 15.7
力学时间常数 ms 3
摩擦力矩 Nm 0.06
马达转子重量 kg 0.26
旋转变压器转子重量 kg 0.04
总重 kg 1.4
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 60
电感线圈电感 mH 40
恒压 V/1000 rpm 68
恒矩 Nm/A 0.562
峰值扭矩电流 A 5.2
最大峰值电流 A 7
电气时间常数 ms 0.67
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 12,5
温升 n.v. K/W 0.67
控制器:
推荐控制器:
  控制器 DSV 562E
  控制器 ARS 560

　
图片:
　
工作特性:
　
图纸:
　



总体数据:
型号 　 BSR 2685-R2
编号 　 406
系列号 　 -
最大速度 rpm 6000
母线电压 V 24
额定速度 rpm 4500
额定电流 A 39
有效额定电流 A 28
额定功率 W 470
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.026*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 1
失速最大连续扭矩 Nm 1.05
峰值扭矩 Nm 4.5
调速常数 N-1 cm-1 rpm 6.8
力学时间常数 ms 2.2
摩擦力矩 Nm 0.08
马达转子重量 kg 0.4
旋转变压器转子重量 kg 0.04
总重 kg 2
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 0.065
电感线圈电感 mH 0.06
恒压 V/1000 rpm 3.4
恒矩 Nm/A 0.028
峰值扭矩电流 A 185
最大峰值电流 A 230
电气时间常数 ms 0.92
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 17
温升 n.v. K/W 0.67
图片:
　

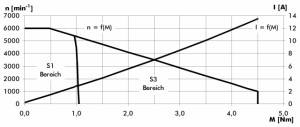

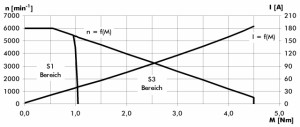

工作特性:
　
图纸:
　


　

总体数据:
型号 　 BSR 2685-R2
编号 　 404
系列号 　 -
最大速度 rpm 6000
母线电压 V 320
额定速度 rpm 4500
额定电流 A 2.8
有效额定电流 A 2
额定功率 W 470
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接器
力学数据:
马达惯性矩 kgm2 0.026*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 1
失速最大连续扭矩 Nm 1.05
峰值扭矩 Nm 4.5
调速常数 N-1 cm-1 rpm 6.6
力学时间常数 ms 2.1
摩擦力矩 Nm 0.08
马达转子重量 kg 0.4
旋转变压器转子重量 kg 0.04
总重 kg 2
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 11.5
电感线圈电感 mH 10.5
恒压 V/1000 rpm 46
恒矩 Nm/A 0.38
峰值扭矩电流 A 13.5
最大峰值电流 A 19
电气时间常数 ms 0.91
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 17
温升 n.v. K/W 0.67
控制器:
推荐控制器:
  控制器 DSV 324
  控制器 ARS 310
图片:
　

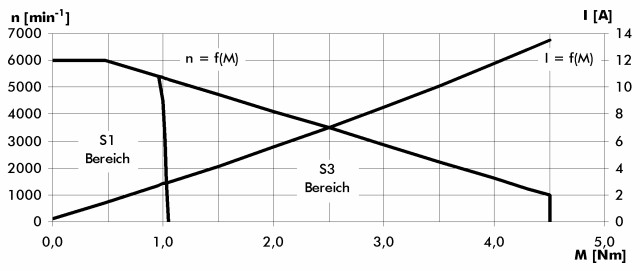

工作特性:
　
图纸:
　

　


　

总体数据:
型号 　 BSR 2685-R2
编号 　 409
系列号 　 -
最大速度 rpm 6000
母线电压 V 560
额定速度 rpm 4500
额定电流 A 1.55
有效额定电流 A 1.1
额定功率 W 450
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
结构形状符合VDE(德国电气工程师协会) 0530标准 　 B5
连接类型 　 连接插头
力学数据:
马达惯性矩 kgm2 0.026*10-3
旋转变压器惯性矩 kgm2 0.0025*10-3
额定扭矩 Nm 0.95
失速最大连续扭矩 Nm 1
峰值扭矩 Nm 4.5
调速常数 N-1 cm-1 rpm 7.6
力学时间常数 ms 2.4
摩擦力矩 Nm 0.08
马达转子重量 kg 0.4
旋转变压器转子重量 kg 0.04
总重 kg 2
球轴承 A/B-Page 6000/6000
FR (允许的径向轴负载) N 100
FA (允许的轴向轴负载) N 40
电气数据:
相数 　 3
级数 　 4
端子阻抗 Ohm 40
电感线圈电感 mH 32
恒压 V/1000 rpm 80
恒矩 Nm/A 0.662
峰值扭矩电流 A 7.8
最大峰值电流 A 10.5
电气时间常数 ms 0.8
热数据:
最大环境温度 ℃ 40
绝缘符合VDE 0530标准 　 F
热时间常数 min 17
温升 n.v. K/W 0.67
控制器:
推荐控制器:
  控制器 DSV 562E
  控制器 ARS 560
图片:
　

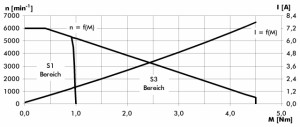

工作特性:
　
图纸:
　

　
　		 　
　
　
